📖阅读本文，你将

浅度地了解前端开发大屏地图必备知识点:

投影 & 坐标系
地图瓦片
GeoJSON
turf.js

文章大纲

一、为什么大多数的大屏都有地图？

智慧城市、态势感知、指挥调度中心、作战平台、驾驶舱、管控中心、城市大脑…

无论这些大屏都给自己取了多么炫酷的名称，都难以掩盖它们相似、相同的本质：讲故事 。这一点在本专栏的第一篇中已有细述，暂不赘述。但它们另一个相似点你一定也发现了：

它们似乎大多数都在中间放着一张地图。

对，就像上面这样。

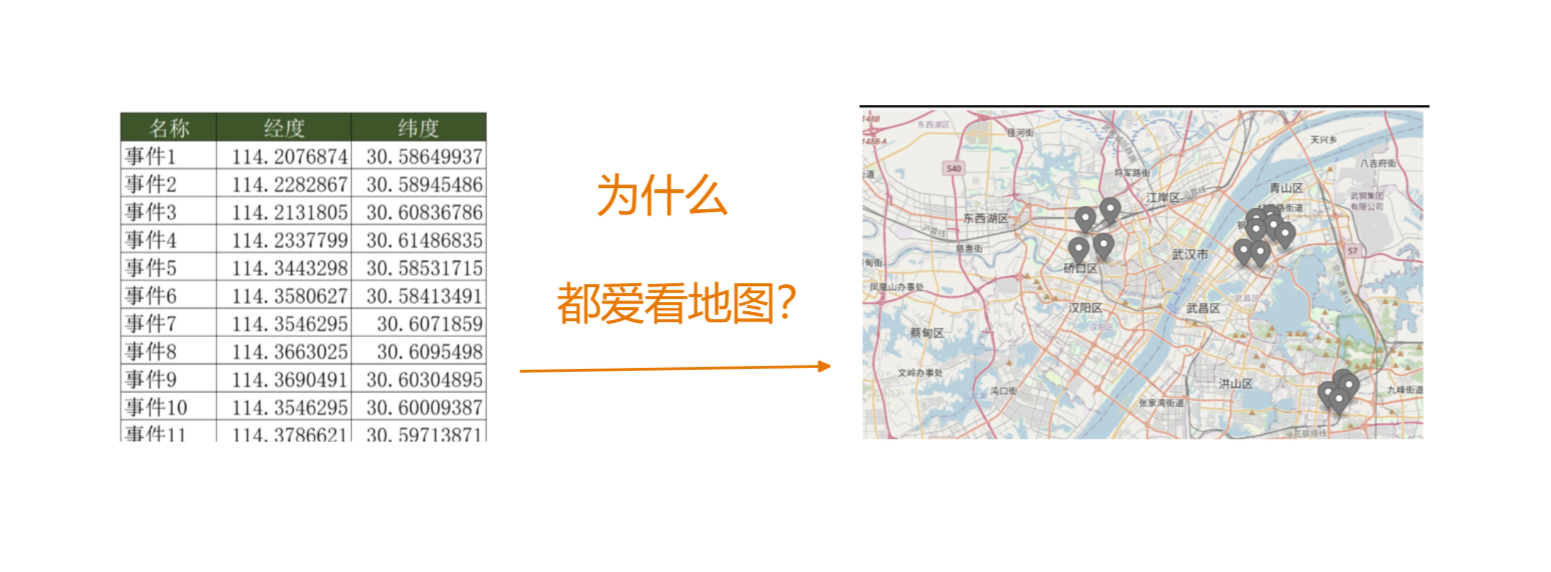

但是，为什么呢？

围绕着 讲故事 的主旨，我们不难发现，描述一件事最最合理的方式应该是这样的：

谁在什么时间、在哪里、做了一件什么事情。

对于一个系统而言，也就是能知道哪个用户、哪个终端，在什么时间、什么物理位置上，触发了什么事件。

这里有几个要素：

对象主体（人、设备、道路等）
事件时间
事件位置
事件信息

其中 “主体”、”时间”、”事件” 都属于易于描述的内容：

张三、12月22日，触发了烟雾报警。

但唯独 事件位置 难以描述，要么一串地理文本冗长不直观、要么关键信息缺失，都比不上一张地图，明明白白地将他触发报警的位置放上一个项目的 icon 来得直观。

这也正是为什么在各种故事中，数字孪生 这个概念被不断提及的原因之一。

故事要想动人，那它首先就得直观易懂。

这就是大屏上地图的核心意义。

二、前端人员开发地图是专业的吗？

先说结论：太不专业了。

因为地图开发（也被称为 GIS 开发），本来就是一门自成体系的学科。

GIS 开发 独立于 “前端开发”、“后端开发” 之外，一个独立的开发体系了，相关招聘和技术栈也和单纯的前端开发有了较大的出入。

相关的工具体系，比如 arcGis、arcMap 等等，咱普通小前端也通常不太熟。

至于 .shp、.shx 等这些格式的地理数据，前端更是一头雾水。

但目前很多项目上，对于前端的要求偏偏是：

不仅能开发管理后台、H5、小程序，还得会大屏开发，而且还得会：

地图开发。

业余人士和专业人士拼专业程度是不可能的。

但，躺平不可取，躺赢不可能。

该了解的基本知识还是得了解的。

三、投影方式和坐标系

当我们试图在页面上加载地图时，我们通常不是从 0 开始的，而是会选择一款地图引擎。

百度、高德、谷歌等
leaflet、OpenLayers 等
mapbox、cesium 等

但它们在展示地图时，有两个核心概念，分别是 投影方式 和 坐标系。

3.1 投影方式 (`Projection`)

目前 web Gis 最常用的 投影方式 是 墨卡托投影，常规的地图厂商和地图引擎，都默认使用的这类投影方式。

墨卡托投影的核心思路是，先把球形地图展开成柱状图，然后平铺成平面。

但是众所周知，球形是不可能铺成圆柱形的，因此，摩卡托投影是存在地形扭曲的，尤其是越靠近南北极的地理面积就越是比真实面积显示要大。

对于这块知识，了解即可，一般情况下不会需要去进行投影方式变换。

3.2 坐标系

目前国际上最通用的经纬度坐标系，来自于 “美国国家地理空间情报局” 出台的 WGS84。

世界大地测量系统（英语：World Geodetic System, WGS），WGS包含一套地球的标准经纬坐标系、一个用于计算原始海拔数据的参考椭球体，和一套用以定义海平面高度的引力等势面数据。

但是，国内通用的地图厂商，通常不被允许直接使用 WGS84 进行地理信息服务。

你问为什么？当然是国家安全，数据安全啊。

国测局规定:

国内出版的各种地图系统，必须⾄少采⽤ GCJ-02 对地理位置进⾏⾸次加密的坐标系。

GCJ-02 也被称为 国测局坐标系。除此之外，它还有个经常被拿来戏称的 火星坐标系 的外号。

⾼德和Google在国内都是使⽤ GCJ－02 坐标系
百度使⽤的是在 GCJ-02 基础上再⼀次加密的 BD-09 坐标系。

目前，社区里也是有很多关于 GCJ-02 坐标系的坐标和 WGS84 坐标互相转换的算法，最广受认可的是这个：coordtransform

四、地图瓦片

地图上要展现出丰富的信息，显示街道、显示桥梁、显示房屋、显示湖泊……要支持缩小、支持放大，就必须有一个信息载体，这个载体，也被称为：

地图瓦片

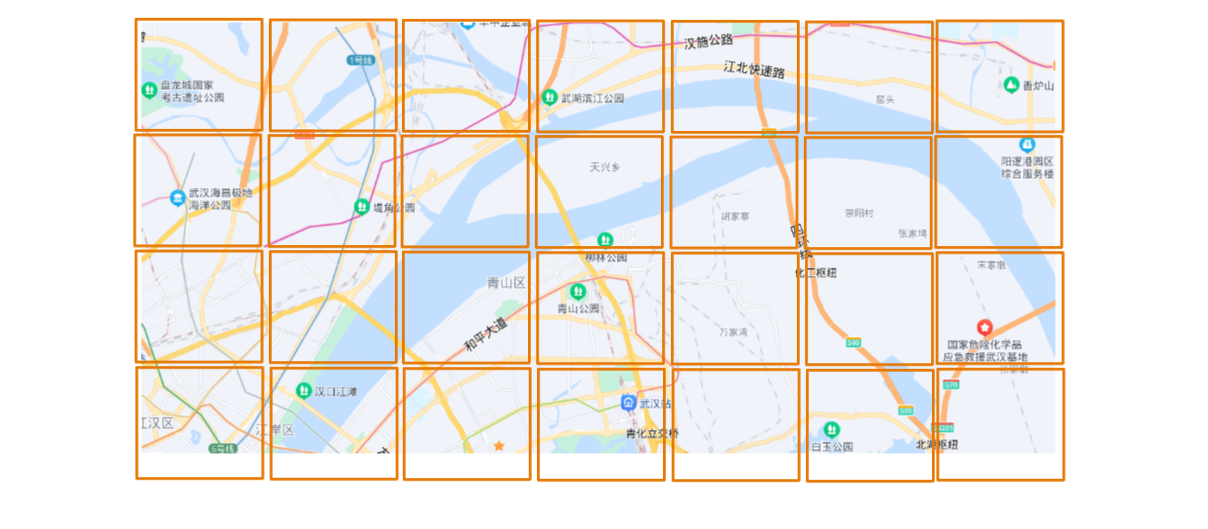

我们肉眼看上去一整片的地图，程序在处理时，实际上是把它切成了它们。

若干块可描述的矩形拼凑起来，就成了我们能看到的一整张效果图。

因此，我们在显示地图时，经常发现地表信息是一块一块显示出来的。

那么，这种一块一块的地图瓦片，是用的什么技术呢？

目前主流的思路分两种：

矢量瓦片（Raster Tile）
栅格瓦片（Vector Tile）

传统栅格瓦片，它的思想是通过栅格化的图片（png/jpg等）来进行地理数据的显示。

它无法直接表达一条高速公路。但若干张简单的 png 拼凑却能让你快速看到整个北京的地理信息。

矢量瓦片，它的思想，就是将各种地理信息矢量化，最终通过字体、线段、图表、风格、矢量数据等信息，将地理信息保存下来，最终完成到地图上的渲染。

比如我想记录一条高速公路，那我就把这条高速公路的宽度、矢量信息等保存下来，后续可以支持它在地图上进行渲染。

矢量瓦片 的体积更小、定制化能力更强，是目前主流地图厂商使用的瓦片提供方式。

但 栅格瓦片 的优势在于它对终端的性能要求低，且简单易懂，易于上手。

那么我们应该如何选择地图所使用的瓦片呢？

我给出一套简单的选择瓦片的思路：

如果你需要数据绝对免费，且可能考虑私有部署，那选 栅格瓦片。

目前 “国家地理信息公共服务平台” 提供的 “天地图” 是完全免费，且可以通过爬取手段轻易完成私有化部署的。
如果你的甲方考虑购买商用服务，且没有私有化部署的场景，大胆选择 矢量瓦片。

比如 baidu、高德、mapbox 等提供的定制化商用瓦片服务，基本都是矢量的，体验非常好，而且没啥接入成本。

没有完美的方案，只有完美的场景适配，毕竟最后是以甲方满意和项目交付作为目标的。

五、 `GeoJSON`: `web` 端的地理信息通用货

只有 “瓦片”，可能还无法满足甲方的全部需求。

甲方：把这个湖泊高亮一下，水面要发光，要五彩斑斓。

甲方：我的三个项目，你把它们框起来，用特别的颜色标识出来。

甲方：把工人都给我显示在地图上。

业务场景对地图的要求绝对不是仅仅把地图渲染出来，核心的逻辑还是在地图上 做一些事情，显示一些业务。

因此，除了能把地图显示出来，我们还需要 把业务显示出来。

那么，如何描述业务地理信息呢？

答案是：GeoJSON!

5.1 什么是 `GeoJSON` ?

GeoJSON 是一种数据格式。它被用来描述地理数据。

其典型格式如下：

{
  "type": "Feature",
  "geometry": {
    "type": "Point",
    "coordinates": [125.6, 10.1]
  },
  "properties": {
    "name": "Dinagat Islands"
  }
}

目前最新的 GeoJSON 格式支持以下类别的地理信息（Feature）描述：

点: Point
点组（多个点）: MultiPoint
线: LineString
线组（多条线）: MultiLineString
多边形: Polygon
多边形组（多个多边形）: MultiPolygon

以及：

包含一组上述Feature的集合：FeatureCollection

GeoJSON 格式官方网站：https://www.rfc-editor.org/rfc/rfc7946

5.2 理解 `Feature` 的格式

如果我想在地图上点一个点：

就需要用到 Feature 类别的 GeoJSON 数据，通常长这样：

{
  "type": "Feature",
  "properties": {
    "id": 1,
    "name": "摸鱼的春哥"
  },
  "geometry": {
    "coordinates": [
      114.48328003261895,
      29.35629560547187
    ],
    "type": "Point"
  }
}

注意，以上格式，分为三部分：

type：类别，支持的值只有： Feature 和 FeatureCollection。
properties：属性，用来记录业务属性，如 id，name 等。
geometry：几何信息。用来表示图形信息，是点还是线还是多边形，它们的经纬度是多少。

而 FeatureCollection 则可以表达多个 Feature 的集合：

内容如下：

{
  "type": "FeatureCollection",
  "features": [
    {
      "type": "Feature",
      "properties": {},
      "geometry": {
        "coordinates": [
          114.48328003261895,
          29.35629560547187
        ],
        "type": "Point"
      }
    },
    {
      "type": "Feature",
      "properties": {},
      "geometry": {
        "coordinates": [
          [
            [
              114.58791284766971,
              29.391982262865895
            ],
            [
              114.58791284766971,
              29.2928121036324
            ],
            [
              114.72107020435487,
              29.2928121036324
            ],
            [
              114.72107020435487,
              29.391982262865895
            ],
            [
              114.58791284766971,
              29.391982262865895
            ]
          ]
        ],
        "type": "Polygon"
      }
    }
  ]
}

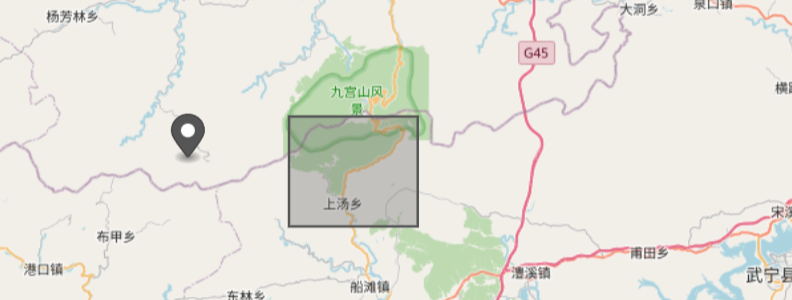

完成了对 一个点 + 一个多边形 地理信息的描述。

六、`turf.js`：前端必备的地理工具

浏览器和 Node.js 端的地理信息分析工具。 —— turf.js 官网。

官网地址：http://turfjs.org/

为什么我们会需要这样一个工具？

因为：

关于地理信息的几何计算，它是专业的。

6.1 场景：求几个重心（放文本或者定位）

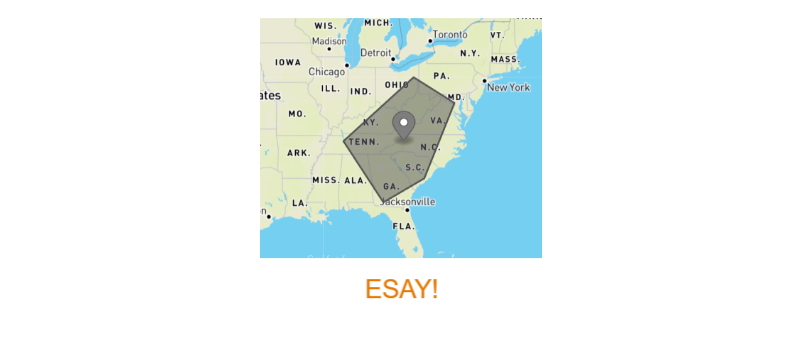

假设场景：你有一个多边形 GeoJSON 数据，现在你想知道它的 几何重心 在哪里？

除了自己慢慢写数学公式造轮子，turf.js 可能是更好的选择：

const polygon = {
  "type": "Feature",
  "properties": {},
  "geometry": {
    "coordinates": [
      [
        [-81, 41],
        [-88, 36],
        [-84, 31],
        [-80, 33],
        [-77, 39],
        [-81, 41]
      ]
    ],
    "type": "Polygon"
  }
}
var centroid = turf.centroid(polygon);

6.2 场景：求面积

甲方：算一下，我们这个区域有多少万平方公里。

使用代码：

const polygon = {
  "type": "Feature",
  "properties": {},
  "geometry": {
    "coordinates": [
      [
        [-81, 41],
        [-88, 36],
        [-84, 31],
        [-80, 33],
        [-77, 39],
        [-81, 41]
      ]
    ],
    "type": "Polygon"
  }
}
var area = turf.area(polygon);// 一键计算出面积

是不是很简单？
是不是很实用？
