1-Three.js内置几何体

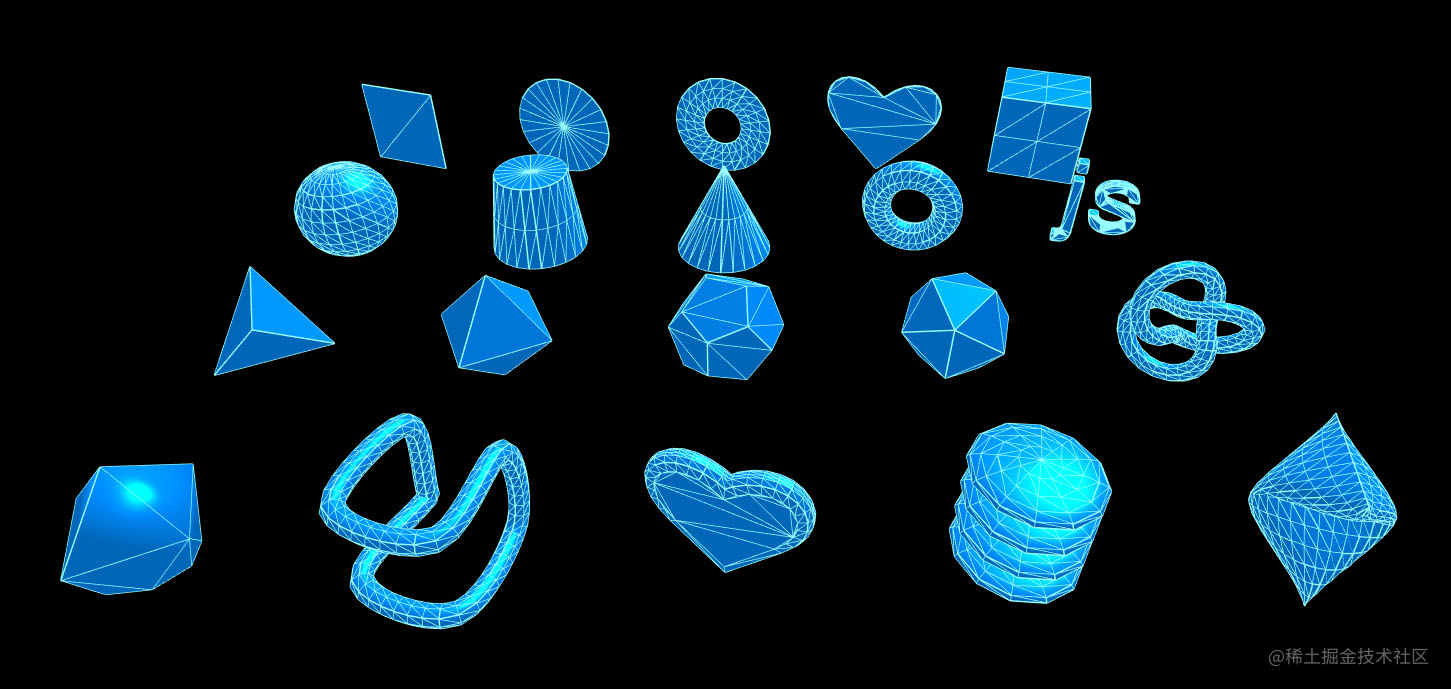

three.js 的内置几何体大致可分成以下几类：
1-1-二维几何体
1-1-1 PlaneGeometry 矩形平面
PlaneGeometry(width : Float, height : Float, widthSegments : Integer, heightSegments : Integer)
- width — 平面沿着X轴的宽度。默认值是1。
- height — 平面沿着Y轴的高度。默认值是1。
- widthSegments — （可选）平面的宽度分段数，默认值是1。
- heightSegments — （可选）平面的高度分段数，默认值是1。
代码实例：
- 封装渲染器、场景、相机、轨道控制器和响应式布局
建立一个Stage对象，把渲染器、场景、相机、轨道控制器和响应式布局都封装进去。这样在写例子的时候会比较方便、整洁。
- src/components/Stage.js
import { PerspectiveCamera, Scene, WebGLRenderer } from "three";
import { OrbitControls } from "three/examples/jsm/controls/OrbitControls";
export default class Stage {
// 渲染器
// renderer: WebGLRenderer;
// // 场景
// scene: Scene;
// // 相机
// camera: PerspectiveCamera;
// // 轨道控制器
// controls: OrbitControls;
// // 渲染之前
// beforeRender = (time: number = 0) => {};
// 初始化场景
constructor(x= 0, y=0, z=12) {
this.scene = new Scene();
this.renderer = new WebGLRenderer({ antialias: true });
const { clientWidth, clientHeight } = this.renderer.domElement;
this.renderer.setSize(clientWidth * devicePixelRatio, clientHeight * devicePixelRatio, false);
this.camera = new PerspectiveCamera(45, clientWidth / clientHeight, 0.1, 1000);
this.camera.position.set(x, y, z);
this.camera.lookAt(0, 0, 0);
this.controls = new OrbitControls(this.camera, this.renderer.domElement);
this.beforeRender = (time) => {console.log(time);}
}
// 响应式布局
responsive() {
const { renderer, camera } = this;
if (this.resizeRendererToDisplaySize(renderer)) {
const { clientWidth, clientHeight } = renderer.domElement;
camera.aspect = clientWidth / clientHeight;
camera.updateProjectionMatrix();
}
}
// 重置渲染尺寸
resizeRendererToDisplaySize(renderer) {
const { width, height, clientWidth, clientHeight } = renderer.domElement;
const [w, h] = [clientWidth * devicePixelRatio, clientHeight * devicePixelRatio];
const needResize = width !== w || height !== h;
if (needResize) {
renderer.setSize(w, h, false);
}
return needResize;
}
// 连续渲染
animate(time = 0) {
this.responsive();
this.beforeRender(time);
this.renderer.render(this.scene, this.camera);
requestAnimationFrame((time) => {
this.animate(time);
});
}
}
2 .绘制矩形平面。
<template>
<div class="canvasWrapper"></div>
</template>
<script>
/* eslint-disable */
import {
Mesh,
MeshBasicMaterial,
MeshNormalMaterial,
PlaneGeometry,
} from "three";
import Stage from "@/components/Stage";
export default {
data() {
return {
}
},
mounted() {
this.init();
},
methods: {
init() {
const stage = new Stage();
const { scene, renderer } = stage;
// 宽度4——分2段 高度6——分三段
const geometry = new PlaneGeometry(4, 6, 2, 3);
// const material = new MeshNormalMaterial({
// polygonOffset: true,
// polygonOffsetFactor: 1,
// polygonOffsetUnits: 1,
// });
// const mesh = new Mesh(geometry, material);
// scene.add(mesh);
const material_2 = new MeshBasicMaterial({
// 设置wireframe（线框）属性,可以将材质渲染成线框
wireframe: true,
});
const mesh_2 = new Mesh(geometry, material_2);
scene.add(mesh_2);
const current = document.querySelector(".canvasWrapper");
if (current) {
current.innerHTML = "";
current.append(renderer.domElement);
stage.animate();
}
}
}
}
</script>
<style>
.canvasWrapper {
width: 100%;
height: 100%;
}
.canvasWrapper canvas {
width: 100%!important;
height: 100%;
}
</style>
1-1-2 CircleGeometry 圆形平面
CircleGeometry(radius : Float, segments : Integer, thetaStart : Float, thetaLength : Float)
- radius — 圆形的半径，默认值为1
- segments — 分段（三角面）的数量，最小值为3，默认值为8。
- thetaStart — 第一个分段的起始角度，默认为0。（three o’clock position）
- thetaLength — 圆形扇区的中心角，通常被称为“θ”（西塔）。默认值是2*Pi，这使其成为一个完整的圆。
const geometry = new CircleGeometry(2, 16, Math.PI * 0, Math.PI * 2);
1-1-3 RingGeometry 圆环平面
RingGeometry(innerRadius : Float, outerRadius : Float, thetaSegments : Integer, phiSegments : Integer, thetaStart : Float, thetaLength : Float)
- innerRadius — 内部半径，默认值为0.5。
- outerRadius — 外部半径，默认值为1。
- thetaSegments — 圆环的分段数。这个值越大，圆环就越圆。最小值为3，默认值为8。
- phiSegments — 最小值为1，默认值为8。
- thetaStart — 起始角度，默认值为0。
- thetaLength — 圆心角，默认值为Math.PI * 2。
const geometry = new RingGeometry(1, 2,20,20, Math.PI * 0, Math.PI * 2);
1-1-4 ShapeGeometry 二维图形
ShapeGeometry(shapes : Array, curveSegments : Integer)
- shapes — 一个单独的shape，或者一个包含形状的Array。
- curveSegments – Integer – 每一个形状的分段数，默认值为12。
THREE.Shape 类的一些绘图函数
| 函数名 | 作用 |
|---|---|
| moveTo(x, y) | 将绘图点移动到指定的 x、y 坐标处 |
| lineTo(x, y) | 从当前位置（例如 moveTo 设定的位置）画一条线到指定的 x、y 坐标处 |
| quadricCurveTo(cpx, cpy, x, y)（二次曲线） | 此函数为二次曲线。可以使用两种方法来画曲线：quadricCurveTo 或者 bezierCurveTo。这两种曲线的不同之处在于指定曲线曲率的方法不一样: 对于二次曲线，除了指定结束点（x, y）外，还需要额外指定一个点（cpx, cpy）来控制曲线的曲率（不用指定起始点，因为路径的当前位置就是起始点）；对于三次曲线，除了指定结束点（x, y）外，还需要额外指定两个点（cpx1, cpy1, cpx2, cpy2）来控制曲线的曲率。 |
| bezierCurveTo(cpx1, cpy1, cpx2, cpy2, x, y)（贝塞尔曲线） | 此函数为三次曲线。相关说明参考上一行的二次曲线。 |
| splineThru(vector2Array) | 此函数沿着参数指定的坐标集合绘制一条光滑的样条曲线。其参数为一THREE.Vector2 对象数组。 |
| arc(x, y, radius, startAngle, endAngle, clockwise) | 次函数绘制一个圆或者一段弧。x, y 用来指定圆心与当前位置的偏移量。radius 设定圆的大小。而 startAngle 及 endAngle 则用来定义圆弧要画多长。布尔属性 clockwise 决定这段弧是顺时针画还是逆时针画。 |
| absArc(x, y, radius, startAngle, endAngle, clockwise) | 参考 arc 函数。只不过其指定的圆心位置是绝对位置，而不是相对当前位置的偏移量。 |
| ellipse(x, y, radiusX, radiusY, startAngle, endAngle, clockwise) | 参考 arc 函数。只是椭圆可以分别指定 x 轴半径及 y 轴半径。 |
| absEllipse(x, y, radiusX, radiusY, startAngle, endAngle, clockwise) | 参考 ellipse 函数。只不过其指定的圆心位置是绝对位置，而不是相对当前位置的偏移量。 |
代码示例：
const shape = new Shape();
shape.moveTo(0, 1.5);
shape.bezierCurveTo(2, 3.5, 4, 1.5, 2, -0.5);
shape.lineTo(0, -2.5);
shape.lineTo(-2, -0.5);
shape.bezierCurveTo(-4, 1.5, -2, 3.5, 0, 1.5);
const geometry = new ShapeGeometry(shape,8);
效果如下：
1-2-三维几何体
1-2-1 BoxGeometry 立方体
BoxGeometry(width : Float, height : Float, depth : Float, widthSegments : Integer, heightSegments : Integer, depthSegments : Integer)
- width — X轴上面的宽度，默认值为1。
- height — Y轴上面的高度，默认值为1。
- depth — Z轴上面的深度，默认值为1。
- widthSegments — （可选）宽度的分段数，默认值是1。
- heightSegments — （可选）高度的分段数，默认值是1。
- depthSegments — （可选）深度的分段数，默认值是1。
const geometry = new BoxGeometry(2,4,3,2,4,3);
const material = new MeshNormalMaterial();
const mesh = new Mesh(geometry, material);
scene.add(mesh);
const material_2 = new MeshBasicMaterial({
wireframe: true,
});
const mesh_2 = new Mesh(geometry, material_2);
scene.add(mesh_2);
1-2-2 TetrahedronGeometry 四面体
TetrahedronGeometry(radius : Float, detail : Integer)
- radius — 四面体的半径，默认值为1。
- detail — 默认值为0。将这个值设为一个大于0的数将会为它增加一些顶点，使其不再是一个四面体。
const geometry = new TetrahedronGeometry(2);
1-2-3 OctahedronGeometry 八面体
OctahedronGeometry(radius : Float, detail : Integer)
- radius — 八面体的半径，默认值为1。
- detail — 默认值为0，将这个值设为一个大于0的数将会为它增加一些顶点，使其不再是一个八面体。
const geometry = new OctahedronGeometry(2);
1-2-4 DodecahedronGeometry 十二面体
DodecahedronGeometry(radius : Float, detail : Integer)
- radius — 十二面体的半径，默认值为1。
- detail — 默认值为0。将这个值设为一个大于0的数将会为它增加一些顶点，使其不再是一个十二面体。
const geometry = new DodecahedronGeometry(2);
1-2-5 IcosahedronGeometry 二十面体
IcosahedronGeometry(radius : Float, detail : Integer)
- radius — 二十面体的半径，默认为1。
- detail — 默认值为0。将这个值设为一个大于0的数将会为它增加一些顶点，使其不再是一个二十面体。当这个值大于1的时候，实际上它将变成一个球体。
const geometry = new IcosahedronGeometry(2);
1-2-6 PolyhedronGeometry 多面体
PolyhedronGeometry(vertices : Array, indices : Array, radius : Float, detail : Integer
- vertices — 一个顶点Array（数组）：[1,1,1, -1,-1,-1, … ]。
- indices — 一个构成面的索引Array（数组）， [0,1,2, 2,3,0, … ]。
- radius — Float – 最终形状的半径。
- detail — Integer – 将对这个几何体细分多少个级别。细节越多，形状就越平滑。
代码示例：
var verticesOfCube = [0,1,0,1,-1,0,0,-1,1,-1,-1,0,0,-1,-1];
var indicesOfFaces = [1,0,2,2,0,3,3,0,4,4,0,1,1,2,3,3,2,4];
const geometry = new THREE.PolyhedronGeometry(verticesOfCube,indicesOfFaces,2,1);
效果如下：
1-2-7 SphereGeometry 球体
SphereGeometry(radius : Float, widthSegments : Integer, heightSegments : Integer, phiStart : Float, phiLength : Float, thetaStart : Float, thetaLength : Float)
- radius — 球体半径，默认为1。
- widthSegments — 水平分段数（沿着经线分段），最小值为3，默认值为32。
- heightSegments — 垂直分段数（沿着纬线分段），最小值为2，默认值为16。
- phiStart — 指定水平（经线）起始角度，默认值为0。。
- phiLength — 指定水平（经线）扫描角度的大小，默认值为 Math.PI * 2。
- thetaStart — 指定垂直（纬线）起始角度，默认值为0。
- thetaLength — 指定垂直（纬线）扫描角度大小，默认值为 Math.PI。
const geometry = new THREE.SphereGeometry(2, 32, 16, 0, Math.PI*2, 0, Math.PI);
该几何体是通过扫描并计算围绕着Y轴（水平扫描）和X轴（垂直扫描）的顶点来创建的。
因此，我们可以通过为phiStart，phiLength，thetaStart和thetaLength属性对球体进行切片。
const geometry = new THREE.SphereGeometry(2, 32, 16, 0, Math.PI, 0, Math.PI/2);
1-2-8 ConeGeometry 圆锥
ConeGeometry(radius : Float, height : Float, radialSegments : Integer, heightSegments : Integer, openEnded : Boolean, thetaStart : Float, thetaLength : Float)
- radius — 圆锥底部的半径，默认值为1。
- height — 圆锥的高度，默认值为1。
- radialSegments — 圆锥侧面周围的分段数，默认为8。
- heightSegments — 圆锥侧面沿着其高度的分段数，默认值为1。
- openEnded — 一个Boolean值，指明该圆锥的底面是开放的还是封顶的。默认值为false，即其底面默认是封顶的。
- thetaStart — 第一个分段的起始角度，默认为0。（three o’clock position）
- thetaLength — 圆锥底面圆扇区的中心角，通常被称为“θ”（西塔）。默认值是2*Pi，这使其成为一个完整的圆锥。
const geometry = new ConeGeometry(2, 2, 4, 1,false, 0, Math.PI*2);
1-2-9 CylinderGeometry 圆柱
CylinderGeometry(radiusTop : Float, radiusBottom : Float, height : Float, radialSegments : Integer, heightSegments : Integer, openEnded : Boolean, thetaStart : Float, thetaLength : Float)
- radiusTop — 圆柱的顶部半径，默认值是1。
- radiusBottom — 圆柱的底部半径，默认值是1。
- height — 圆柱的高度，默认值是1。
- radialSegments — 圆柱侧面周围的分段数，默认为8。
- heightSegments — 圆柱侧面沿着其高度的分段数，默认值为1。
- openEnded — 一个Boolean值，表示该圆柱的底面和顶面是否开放。默认值为false，即闭合。
- thetaStart — 第一个分段的起始角度，默认为0。（three o’clock position）
- thetaLength — 圆柱底面圆扇区的中心角，通常被称为“θ”（西塔）。默认值是2*Pi，这使其成为一个完整的圆柱。
const geometry = new CylinderGeometry(1, 2, 4, 16, 2,false, 0, Math.PI*2);
1-2-10 TorusGeometry 三维圆环
TorusGeometry(radius : Float, tube : Float, radialSegments : Integer, tubularSegments : Integer, arc : Float)
- radius – 环面的半径，从环面的中心到管道横截面的中心。默认值是1。
- tube — 管道的半径，默认值为0.4。
- radialSegments — 管道横截面的分段数，默认值为8。
- tubularSegments —圆环x的分段数，默认值为6。
- arc — 圆环的圆心角（单位是弧度），默认值为Math.PI * 2。
const geometry = new TorusGeometry(1, 0.4, 8, 26, Math.PI*2);
1-2-11 TorusKnotGeometry 扭结
TorusKnotGeometry(radius : Float, tube : Float, tubularSegments : Integer, radialSegments : Integer, p : Integer, q : Integer)
- radius – 圆环的半径，默认值为1。
- tube — 管道的半径，默认值为0.4。
- tubularSegments — 扭结线的分段数量，默认值为64。
- radialSegments — 管道分段数量，默认值为8。
- p — 这个值决定了几何体将绕着其旋转对称轴旋转多少次，默认值是2。
- q — 这个值决定了几何体将绕着其内部圆环旋转多少次，默认值是3。
const geometry = new TorusKnotGeometry(1, 0.4, 64, 8, 2, 3);
1-3-路径合成几何体
1-3-1 TubeGeometry 管道
TubeGeometry(path : Curve, tubularSegments : Integer, radius : Float, radialSegments : Integer, closed : Boolean)
- path — Curve – 一个由基类Curve继承而来的3D路径。 Default is a quadratic bezier curve.
- tubularSegments — Integer – 组成这一管道的分段数，默认值为64。
- radius — Float – 管道的半径，默认值为1。
- radialSegments — Integer – 管道横截面的分段数目，默认值为8。
- closed — Boolean 管道的两端是否闭合，默认值为false。
代码示例：
var curve = new THREE.CatmullRomCurve3([ //CatmullRomCurve可以通过一系列点创建一条平滑的曲线。
new THREE.Vector3(-1.5, -1.5, -1.5),
new THREE.Vector3(-1.5, -1.5, 1.5),
new THREE.Vector3(1.5, -1.5, 1.5),
new THREE.Vector3(1.5, -1.5, -1.5),
new THREE.Vector3(1.5, 1.5, -1.5),
new THREE.Vector3(1.5, 1.5, 1.5),
new THREE.Vector3(-1.5, 1.5, 1.5),
new THREE.Vector3(-1.5, 1.5, -1.5),
new THREE.Vector3(-1.5, -1.5, -1.5)
]);
var geometry = new THREE.TubeGeometry(curve, 64, 0.3, 8, false);
1-3-2 LatheGeometry 车削
车削几何体创建具有轴对称性的网格，它将一条线绕着Y轴来进行旋转
LatheGeometry(points : Array, segments : Integer, phiStart : Float, phiLength : Float)
- points — 一个Vector2对象数组。每个点的X坐标必须大于0。
- segments — 要生成的车削几何体圆周分段的数量，默认值是12。
- phiStart — 以弧度表示的起始角度，默认值为0。
- phiLength — 车削部分的弧度（0-2PI）范围，2PI将是一个完全闭合的、完整的车削几何体，小于2PI是部分的车削。默认值是2PI。
代码示例：
const points = [];
for (let i = 0; i < 1; i += 0.1) {
const x = (Math.sin(i * Math.PI * 1.8 + 3) + 1) / 5 + 0.02;
points.push(new THREE.Vector2(x, i));
}
const geometry = new LatheGeometry(points);
var points = [];
for (let i = 0; i < 41; i++) {
points.push(
new THREE.Vector2(
Math.abs(Math.sin((Math.PI * i) / 10)) * 1.8,
i * 0.1 - 2
)
);
}
var geometry = new THREE.LatheGeometry(points, 30);
1-3-2 ExtrudeGeometry 挤压
挤压几何体允许我们从一条形状路径中，挤压出一个Geometry
ExtrudeGeometry(shapes : Array, options : Object)
-
shapes — 形状或者一个包含形状的数组。
-
options — 一个包含有下列参数的对象：
- steps — int，用于沿着挤出样条的深度细分的点的数量，默认值为1。
- depth — float，挤出的形状的深度，默认值为1。
- bevelEnabled — bool，对挤出的形状应用是否斜角，默认值为true。
- bevelThickness — float，设置原始形状上斜角的厚度。默认值为0.2。
- bevelSize — float。斜角与原始形状轮廓之间的延伸距离，默认值为bevelThickness-0.1。
- bevelOffset — float. Distance from the shape outline that the bevel starts. Default is 0.
- bevelSegments — int。斜角的分段层数，默认值为3。
- extrudePath — THREE.Curve对象。一条沿着被挤出形状的三维样条线。Bevels not supported for path extrusion.
- UVGenerator — Object。提供了UV生成器函数的对象。
该对象可以将一个二维形状挤成一个三维几何体。
当使用这个几何体创建Mesh的时候，如果希望分别对它的表面和它挤出的侧面使用单独的材质，你可以使用一个材质数组。 第一个材质将用于其表面；第二个材质则将用于其挤压出的侧面。
代码示例：
const shape = new Shape();
shape.moveTo(0, 0);
shape.lineTo(0, 1);
shape.lineTo(1, 1);
shape.lineTo(1, 0);
shape.lineTo(0, 0);
const extrudeSettings = {
steps: 1,
depth: 1,
bevelEnabled: true,
bevelThickness: 0.2,
bevelSize: 0.1,
bevelOffset: 0,
bevelSegments: 1,
};
const geometry = new ExtrudeGeometry(shape, extrudeSettings);
var shape = new THREE.Shape();
shape.moveTo(0, 1.5);
shape.bezierCurveTo(2, 3.5, 4, 1.5, 2, -0.5);
shape.lineTo(0, -2.5);
shape.lineTo(-2, -0.5);
shape.bezierCurveTo(-4, 1.5, -2, 3.5, 0, 1.5);
var extrudeSettings = {
steps: 2, //用于沿着挤出样条的深度细分的点的数量，默认值为1
depth: 0.3, //挤出的形状的深度，默认值为100
bevelEnabled: true, //对挤出的形状应用是否斜角，默认值为true
bevelThickness: 0.3, //设置原始形状上斜角的厚度。默认值为6
bevelSize: 0.5, //斜角与原始形状轮廓之间的延伸距离
bevelSegments: 2, //斜角的分段层数，默认值为3
curveSegments: 12, //曲线上点的数量，默认值是12
};
var geometry = new THREE.ExtrudeGeometry(shape, extrudeSettings);
1-4-线性几何体
1-4-1 WireframeGeometry 网格几何体
WireframeGeometry( geometry : BufferGeometry )
- geometry — 任意几何体对象。
代码示例：
const geometry = new THREE.SphereGeometry( 100, 100, 100 );
const wireframe = new THREE.WireframeGeometry( geometry );
const line = new THREE.LineSegments( wireframe );
line.material.depthTest = false;
line.material.opacity = 0.25;
line.material.transparent = true;
scene.add( line );
1-4-2 EdgesGeometry 边缘几何体
EdgesGeometry( geometry : BufferGeometry, thresholdAngle : Integer )
- geometry — 任何一个几何体对象。
- thresholdAngle — 仅当相邻面的法线之间的角度（单位为角度）超过这个值时，才会渲染边缘。默认值为1。
代码示例：
const geometry = new THREE.SphereGeometry(2, 8, 8);
const edges = new THREE.EdgesGeometry(geometry);
const line = new THREE.LineSegments(edges);
scene.add( line );
2-自定义几何体——BufferGeometry
2-1-BufferGeometry
BufferGeometry是所有three.js 内置几何体的基类，通过此基类可以自定义几何体。
BufferGeometry 具备以下重要属性：
- position 顶点位置
- index 顶点索引
- normal 法线
- uv 坐标
- color 顶点颜色
从上图可以看出，在顶点索引为4的地方，position 、normal 、uv 、color 是基于顶点一一对应的。
接下来自定义一个几何体。
2-2-自定义立方体
1.在下面的vertices里，我们按照对立三角形的绘图方式，定义了立方体的6个面，共36个顶点。
const vertices = [
// front
{ pos: [-1, -1, 1], norm: [ 0, 0, 1], uv: [0, 0], },
{ pos: [ 1, -1, 1], norm: [ 0, 0, 1], uv: [1, 0], },
{ pos: [-1, 1, 1], norm: [ 0, 0, 1], uv: [0, 1], },
{ pos: [-1, 1, 1], norm: [ 0, 0, 1], uv: [0, 1], },
{ pos: [ 1, -1, 1], norm: [ 0, 0, 1], uv: [1, 0], },
{ pos: [ 1, 1, 1], norm: [ 0, 0, 1], uv: [1, 1], },
// right
{ pos: [ 1, -1, 1], norm: [ 1, 0, 0], uv: [0, 0], },
{ pos: [ 1, -1, -1], norm: [ 1, 0, 0], uv: [1, 0], },
{ pos: [ 1, 1, 1], norm: [ 1, 0, 0], uv: [0, 1], },
{ pos: [ 1, 1, 1], norm: [ 1, 0, 0], uv: [0, 1], },
{ pos: [ 1, -1, -1], norm: [ 1, 0, 0], uv: [1, 0], },
{ pos: [ 1, 1, -1], norm: [ 1, 0, 0], uv: [1, 1], },
// back
{ pos: [ 1, -1, -1], norm: [ 0, 0, -1], uv: [0, 0], },
{ pos: [-1, -1, -1], norm: [ 0, 0, -1], uv: [1, 0], },
{ pos: [ 1, 1, -1], norm: [ 0, 0, -1], uv: [0, 1], },
{ pos: [ 1, 1, -1], norm: [ 0, 0, -1], uv: [0, 1], },
{ pos: [-1, -1, -1], norm: [ 0, 0, -1], uv: [1, 0], },
{ pos: [-1, 1, -1], norm: [ 0, 0, -1], uv: [1, 1], },
// left
{ pos: [-1, -1, -1], norm: [-1, 0, 0], uv: [0, 0], },
{ pos: [-1, -1, 1], norm: [-1, 0, 0], uv: [1, 0], },
{ pos: [-1, 1, -1], norm: [-1, 0, 0], uv: [0, 1], },
{ pos: [-1, 1, -1], norm: [-1, 0, 0], uv: [0, 1], },
{ pos: [-1, -1, 1], norm: [-1, 0, 0], uv: [1, 0], },
{ pos: [-1, 1, 1], norm: [-1, 0, 0], uv: [1, 1], },
// top
{ pos: [ 1, 1, -1], norm: [ 0, 1, 0], uv: [0, 0], },
{ pos: [-1, 1, -1], norm: [ 0, 1, 0], uv: [1, 0], },
{ pos: [ 1, 1, 1], norm: [ 0, 1, 0], uv: [0, 1], },
{ pos: [ 1, 1, 1], norm: [ 0, 1, 0], uv: [0, 1], },
{ pos: [-1, 1, -1], norm: [ 0, 1, 0], uv: [1, 0], },
{ pos: [-1, 1, 1], norm: [ 0, 1, 0], uv: [1, 1], },
// bottom
{ pos: [ 1, -1, 1], norm: [ 0, -1, 0], uv: [0, 0], },
{ pos: [-1, -1, 1], norm: [ 0, -1, 0], uv: [1, 0], },
{ pos: [ 1, -1, -1], norm: [ 0, -1, 0], uv: [0, 1], },
{ pos: [ 1, -1, -1], norm: [ 0, -1, 0], uv: [0, 1], },
{ pos: [-1, -1, 1], norm: [ 0, -1, 0], uv: [1, 0], },
{ pos: [-1, -1, -1], norm: [ 0, -1, 0], uv: [1, 1], },
];
2.按照属性将这些顶点分成三组：
const positions = [];
const normals = [];
const uvs = [];
for (const vertex of vertices) {
positions.push(...vertex.pos);
normals.push(...vertex.norm);
uvs.push(...vertex.uv);
}
3.基于positions、normals 和uvs 建立BufferAttribute 对象。
const geometry = new BufferGeometry();
const positionNumComponents = 3;
const normalNumComponents = 3;
const uvNumComponents = 2;
const positionAttr=new BufferAttribute(
new Float32Array(positions),
positionNumComponents
)
const normalAttr=new BufferAttribute(
new Float32Array(normals),
normalNumComponents
)
const uvAttr=new BufferAttribute(
new Float32Array(uvs),
uvNumComponents
)
BufferAttribute 对象就是对顶点着色器中Attribute 变量的管理，通过此对象可以存储顶点点位、顶点数量、矢量长度等，并可以对其进行矩阵变换、拷贝、读写等。
4.将BufferAttribute 对象添加到geometry 几何体中。
geometry.setAttribute('position',positionAttr);
geometry.setAttribute('normal',normalAttr);
geometry.setAttribute('uv',uvAttr);
在setAttribute()中，’position’、’normal’、’uv’、’ color ‘ 都是内置attribute 变量名，不能随便写。
当然如果想自定义attribute 变量名，那就可以随便写了，只要符合基本的命名规范就行。
<template>
<div class="canvasWrapper"></div>
</template>
<script>
import {
Mesh,
MeshBasicMaterial,
MeshNormalMaterial,
BufferGeometry,
BufferAttribute,
Shape,
} from "three";
import * as THREE from "three";
import Stage from "@/components/Stage";
export default {
data() {
return {
}
},
mounted() {
this.init();
},
methods: {
init() {
const stage = new Stage();
const { scene, renderer } = stage;
// 定义了立方体的6个面，共36个顶点
const vertices = [
// front
{ pos: [-1, -1, 1], norm: [ 0, 0, 1], uv: [0, 0], },
{ pos: [ 1, -1, 1], norm: [ 0, 0, 1], uv: [1, 0], },
{ pos: [-1, 1, 1], norm: [ 0, 0, 1], uv: [0, 1], },
{ pos: [-1, 1, 1], norm: [ 0, 0, 1], uv: [0, 1], },
{ pos: [ 1, -1, 1], norm: [ 0, 0, 1], uv: [1, 0], },
{ pos: [ 1, 1, 1], norm: [ 0, 0, 1], uv: [1, 1], },
// right
{ pos: [ 1, -1, 1], norm: [ 1, 0, 0], uv: [0, 0], },
{ pos: [ 1, -1, -1], norm: [ 1, 0, 0], uv: [1, 0], },
{ pos: [ 1, 1, 1], norm: [ 1, 0, 0], uv: [0, 1], },
{ pos: [ 1, 1, 1], norm: [ 1, 0, 0], uv: [0, 1], },
{ pos: [ 1, -1, -1], norm: [ 1, 0, 0], uv: [1, 0], },
{ pos: [ 1, 1, -1], norm: [ 1, 0, 0], uv: [1, 1], },
// back
{ pos: [ 1, -1, -1], norm: [ 0, 0, -1], uv: [0, 0], },
{ pos: [-1, -1, -1], norm: [ 0, 0, -1], uv: [1, 0], },
{ pos: [ 1, 1, -1], norm: [ 0, 0, -1], uv: [0, 1], },
{ pos: [ 1, 1, -1], norm: [ 0, 0, -1], uv: [0, 1], },
{ pos: [-1, -1, -1], norm: [ 0, 0, -1], uv: [1, 0], },
{ pos: [-1, 1, -1], norm: [ 0, 0, -1], uv: [1, 1], },
// left
{ pos: [-1, -1, -1], norm: [-1, 0, 0], uv: [0, 0], },
{ pos: [-1, -1, 1], norm: [-1, 0, 0], uv: [1, 0], },
{ pos: [-1, 1, -1], norm: [-1, 0, 0], uv: [0, 1], },
{ pos: [-1, 1, -1], norm: [-1, 0, 0], uv: [0, 1], },
{ pos: [-1, -1, 1], norm: [-1, 0, 0], uv: [1, 0], },
{ pos: [-1, 1, 1], norm: [-1, 0, 0], uv: [1, 1], },
// top
{ pos: [ 1, 1, -1], norm: [ 0, 1, 0], uv: [0, 0], },
{ pos: [-1, 1, -1], norm: [ 0, 1, 0], uv: [1, 0], },
{ pos: [ 1, 1, 1], norm: [ 0, 1, 0], uv: [0, 1], },
{ pos: [ 1, 1, 1], norm: [ 0, 1, 0], uv: [0, 1], },
{ pos: [-1, 1, -1], norm: [ 0, 1, 0], uv: [1, 0], },
{ pos: [-1, 1, 1], norm: [ 0, 1, 0], uv: [1, 1], },
// bottom
{ pos: [ 1, -1, 1], norm: [ 0, -1, 0], uv: [0, 0], },
{ pos: [-1, -1, 1], norm: [ 0, -1, 0], uv: [1, 0], },
{ pos: [ 1, -1, -1], norm: [ 0, -1, 0], uv: [0, 1], },
{ pos: [ 1, -1, -1], norm: [ 0, -1, 0], uv: [0, 1], },
{ pos: [-1, -1, 1], norm: [ 0, -1, 0], uv: [1, 0], },
{ pos: [-1, -1, -1], norm: [ 0, -1, 0], uv: [1, 1], },
];
// 按照属性将这些顶点分成三组
const positions = [];
const normals = [];
const uvs = [];
for (const vertex of vertices) {
positions.push(...vertex.pos);
normals.push(...vertex.norm);
uvs.push(...vertex.uv);
}
// 基于positions、normals 和uvs 建立BufferAttribute 对象
const geometry = new BufferGeometry();
const positionNumComponents = 3;
const normalNumComponents = 3;
const uvNumComponents = 2;
const positionAttr=new BufferAttribute(
new Float32Array(positions),
positionNumComponents
)
const normalAttr=new BufferAttribute(
new Float32Array(normals),
normalNumComponents
)
const uvAttr=new BufferAttribute(
new Float32Array(uvs),
uvNumComponents
)
// 将BufferAttribute 对象添加到geometry 几何体中
geometry.setAttribute('position',positionAttr);
geometry.setAttribute('normal',normalAttr);
geometry.setAttribute('uv',uvAttr);
const material = new MeshNormalMaterial();
const mesh = new Mesh(geometry, material);
scene.add(mesh);
const material_2 = new MeshBasicMaterial({
wireframe: true,
});
const mesh_2 = new Mesh(geometry, material_2);
scene.add(mesh_2);
const current = document.querySelector(".canvasWrapper");
if (current) {
current.innerHTML = "";
current.append(renderer.domElement);
stage.animate();
}
}
}
}
</script>
<style>
.canvasWrapper {
width: 100%;
height: 100%;
}
.canvasWrapper canvas {
width: 100%!important;
height: 100%;
}
</style>
几何体形状如下：
自定义几何体的基本方法就是这样，接下来还可以使用顶点索引自定义几何体。
2-3-设置顶点索引——BufferGeometry.setIndex()
1.将vertices 设置为4*6=24 个点，一个面4个点。
const vertices = [
// front
{ pos: [-1, -1, 1], norm: [ 0, 0, 1], uv: [0, 0], }, // 0
{ pos: [ 1, -1, 1], norm: [ 0, 0, 1], uv: [1, 0], }, // 1
{ pos: [-1, 1, 1], norm: [ 0, 0, 1], uv: [0, 1], }, // 2
{ pos: [ 1, 1, 1], norm: [ 0, 0, 1], uv: [1, 1], }, // 3
// right
{ pos: [ 1, -1, 1], norm: [ 1, 0, 0], uv: [0, 0], }, // 4
{ pos: [ 1, -1, -1], norm: [ 1, 0, 0], uv: [1, 0], }, // 5
{ pos: [ 1, 1, 1], norm: [ 1, 0, 0], uv: [0, 1], }, // 6
{ pos: [ 1, 1, -1], norm: [ 1, 0, 0], uv: [1, 1], }, // 7
// back
{ pos: [ 1, -1, -1], norm: [ 0, 0, -1], uv: [0, 0], }, // 8
{ pos: [-1, -1, -1], norm: [ 0, 0, -1], uv: [1, 0], }, // 9
{ pos: [ 1, 1, -1], norm: [ 0, 0, -1], uv: [0, 1], }, // 10
{ pos: [-1, 1, -1], norm: [ 0, 0, -1], uv: [1, 1], }, // 11
// left
{ pos: [-1, -1, -1], norm: [-1, 0, 0], uv: [0, 0], }, // 12
{ pos: [-1, -1, 1], norm: [-1, 0, 0], uv: [1, 0], }, // 13
{ pos: [-1, 1, -1], norm: [-1, 0, 0], uv: [0, 1], }, // 14
{ pos: [-1, 1, 1], norm: [-1, 0, 0], uv: [1, 1], }, // 15
// top
{ pos: [ 1, 1, -1], norm: [ 0, 1, 0], uv: [0, 0], }, // 16
{ pos: [-1, 1, -1], norm: [ 0, 1, 0], uv: [1, 0], }, // 17
{ pos: [ 1, 1, 1], norm: [ 0, 1, 0], uv: [0, 1], }, // 18
{ pos: [-1, 1, 1], norm: [ 0, 1, 0], uv: [1, 1], }, // 19
// bottom
{ pos: [ 1, -1, 1], norm: [ 0, -1, 0], uv: [0, 0], }, // 20
{ pos: [-1, -1, 1], norm: [ 0, -1, 0], uv: [1, 0], }, // 21
{ pos: [ 1, -1, -1], norm: [ 0, -1, 0], uv: [0, 1], }, // 22
{ pos: [-1, -1, -1], norm: [ 0, -1, 0], uv: [1, 1], }, // 23
];
2.用BufferGeometry.setIndex() 方法设置顶点索引。
geometry.setIndex([
0, 1, 2, 2, 1, 3, // front
4, 5, 6, 6, 5, 7, // right
8, 9, 10, 10, 9, 11, // back
12, 13, 14, 14, 13, 15, // left
16, 17, 18, 18, 17, 19, // top
20, 21, 22, 22, 21, 23, // bottom
]);
2-4-计算法线——geometry.computeVertexNormals()
BufferGeometry实例有一个自己根据现有顶点计算法线的方法computeVertexNormals()。
computeVertexNormals() 方法是按照逐顶点着色的方式计算法线的。
逐顶点着色的原理。
代码示例：
geometry.setAttribute("position", positionAttr);
// geometry.setAttribute("normal", normalAttr);
geometry.setAttribute("uv", uvAttr);
geometry.setIndex([0, 1, 2, 2, 1, 3, 4, 5, 6, 6, 5, 7, 8, 9, 10, 10, 9, 11, 12, 13, 14, 14, 13, 15, 16, 17, 18, 18, 17, 19, 20, 21, 22, 22, 21, 23]);
geometry.computeVertexNormals();
可以用VertexNormalsHelper 对象将一个Mesh对象的法线显示出来：
const mesh = new Mesh(geometry, material);
const helper = new VertexNormalsHelper(mesh);
scene.add(mesh, helper);
效果如下：
<template>
<div class="canvasWrapper"></div>
</template>
<script>
/* eslint-disable */
import {
Mesh,
MeshBasicMaterial,
MeshNormalMaterial,
BufferGeometry,
BufferAttribute,
Shape,
} from "three";
import * as THREE from "three";
import { VertexNormalsHelper } from 'three/addons/helpers/VertexNormalsHelper.js';
import Stage from "@/components/Stage";
export default {
data() {
return {
}
},
mounted() {
this.init();
},
methods: {
init() {
const stage = new Stage();
const { scene, renderer } = stage;
// 4*6=24 个点，一个面4个点
const vertices = [
// front
{ pos: [-1, -1, 1], norm: [ 0, 0, 1], uv: [0, 0], }, // 0
{ pos: [ 1, -1, 1], norm: [ 0, 0, 1], uv: [1, 0], }, // 1
{ pos: [-1, 1, 1], norm: [ 0, 0, 1], uv: [0, 1], }, // 2
{ pos: [ 1, 1, 1], norm: [ 0, 0, 1], uv: [1, 1], }, // 3
// right
{ pos: [ 1, -1, 1], norm: [ 1, 0, 0], uv: [0, 0], }, // 4
{ pos: [ 1, -1, -1], norm: [ 1, 0, 0], uv: [1, 0], }, // 5
{ pos: [ 1, 1, 1], norm: [ 1, 0, 0], uv: [0, 1], }, // 6
{ pos: [ 1, 1, -1], norm: [ 1, 0, 0], uv: [1, 1], }, // 7
// back
{ pos: [ 1, -1, -1], norm: [ 0, 0, -1], uv: [0, 0], }, // 8
{ pos: [-1, -1, -1], norm: [ 0, 0, -1], uv: [1, 0], }, // 9
{ pos: [ 1, 1, -1], norm: [ 0, 0, -1], uv: [0, 1], }, // 10
{ pos: [-1, 1, -1], norm: [ 0, 0, -1], uv: [1, 1], }, // 11
// left
{ pos: [-1, -1, -1], norm: [-1, 0, 0], uv: [0, 0], }, // 12
{ pos: [-1, -1, 1], norm: [-1, 0, 0], uv: [1, 0], }, // 13
{ pos: [-1, 1, -1], norm: [-1, 0, 0], uv: [0, 1], }, // 14
{ pos: [-1, 1, 1], norm: [-1, 0, 0], uv: [1, 1], }, // 15
// top
{ pos: [ 1, 1, -1], norm: [ 0, 1, 0], uv: [0, 0], }, // 16
{ pos: [-1, 1, -1], norm: [ 0, 1, 0], uv: [1, 0], }, // 17
{ pos: [ 1, 1, 1], norm: [ 0, 1, 0], uv: [0, 1], }, // 18
{ pos: [-1, 1, 1], norm: [ 0, 1, 0], uv: [1, 1], }, // 19
// bottom
{ pos: [ 1, -1, 1], norm: [ 0, -1, 0], uv: [0, 0], }, // 20
{ pos: [-1, -1, 1], norm: [ 0, -1, 0], uv: [1, 0], }, // 21
{ pos: [ 1, -1, -1], norm: [ 0, -1, 0], uv: [0, 1], }, // 22
{ pos: [-1, -1, -1], norm: [ 0, -1, 0], uv: [1, 1], }, // 23
];
const positions = [];
const normals = [];
const uvs = [];
for (const vertex of vertices) {
positions.push(...vertex.pos);
normals.push(...vertex.norm);
uvs.push(...vertex.uv);
}
// 基于positions、normals 和uvs 建立BufferAttribute 对象
const geometry = new BufferGeometry();
const positionNumComponents = 3;
const normalNumComponents = 3;
const uvNumComponents = 2;
const positionAttr=new BufferAttribute(
new Float32Array(positions),
positionNumComponents
)
// const normalAttr=new BufferAttribute(
// new Float32Array(normals),
// normalNumComponents
// )
const uvAttr=new BufferAttribute(
new Float32Array(uvs),
uvNumComponents
)
// geometry.setIndex([
// 0, 1, 2, 2, 1, 3, // front
// 4, 5, 6, 6, 5, 7, // right
// 8, 9, 10, 10, 9, 11, // back
// 12, 13, 14, 14, 13, 15, // left
// 16, 17, 18, 18, 17, 19, // top
// 20, 21, 22, 22, 21, 23, // bottom
// ]);
geometry.setAttribute("position", positionAttr);
// geometry.setAttribute("normal", normalAttr);
geometry.setAttribute("uv", uvAttr);
// 设置顶点索引
geometry.setIndex([0, 1, 2, 2, 1, 3, 4, 5, 6, 6, 5, 7, 8, 9, 10, 10, 9, 11, 12, 13, 14, 14, 13, 15, 16, 17, 18, 18, 17, 19, 20, 21, 22, 22, 21, 23]);
geometry.computeVertexNormals(); // 按照**逐顶点着色**的方式计算法线
const material = new MeshNormalMaterial();
const mesh = new Mesh(geometry, material);
// 将一个Mesh对象的法线显示出来
const helper = new VertexNormalsHelper(mesh);
scene.add(mesh, helper);
// const material = new MeshNormalMaterial();
// const mesh = new Mesh(geometry, material);
// scene.add(mesh);
// const material_2 = new MeshBasicMaterial({
// wireframe: true,
// });
// const mesh_2 = new Mesh(geometry, material_2);
// scene.add(mesh_2);
const current = document.querySelector(".canvasWrapper");
if (current) {
current.innerHTML = "";
current.append(renderer.domElement);
stage.animate();
}
}
}
}
</script>
<style>
.canvasWrapper {
width: 100%;
height: 100%;
}
.canvasWrapper canvas {
width: 100%!important;
height: 100%;
}
</style>
注：若几何体有接缝，即在几何体接缝的地方有两排位置相同的顶点，则用computeVertexNormals()方法计算出的这两排顶点的法线可能会不同。
2-5-顶点数据的更新—— 修改BufferAttribute
当我们想要修改几何体的顶点数据的时候，可以直接通过BufferGeometry 对象下的BufferAttribute 修改。
举个例子：在一秒后，把上面自定义的几何体打开一个口子。
代码如下：
setTimeout(() => {
positionAttr.setXYZ(18, 1, 2, 1);
positionAttr.needsUpdate = true;
}, 1000);
接下来在渲染器执行render() 方法时，便会将最新的顶点数据传递给顶点着色器里的attribute 变量。
3.案例-自定义波浪球
实现下面这个绚丽的波浪球。其中涉及的知识点有自定义几何体的封装、几何体顶点数据的读写、正弦函数动画等。
3.1. 封装一个波浪球对象。
// WaveBall.js
import {
BufferGeometry,
Vector3,
Object3D,
BufferAttribute,
} from "three";
const pi2 = Math.PI * 2;
export default class WaveBall extends BufferGeometry {
// 分段数
// widthSegments: number;
// heightSegments: number;
// // 正弦参数y=Asin(ωx+φ)
// a: number = 0.7;
//omega: number = 12;
constructor(widthSegments = 18, heightSegments = 12) {
super();
this.widthSegments = widthSegments;
this.heightSegments = heightSegments;
this.a = 0.7;
this.omega = 12;
this.init();
}
init() {
const { widthSegments, heightSegments } = this; //网格线的数量
const [width, height] = [widthSegments + 1, heightSegments + 1]; //顶点数量
const count = width * height; //顶点点位
const positions = new Float32Array(count * 3); //顶点索引
const indices = []; //根据经纬度计算顶点点位的方法
const setPos = SetPos(positions); // 逐行列遍历
for (let y = 0; y < height; ++y) {
// 维度[-Math.PI/2,Math.PI/2]
const lat = (y / heightSegments - 0.5) * Math.PI;
for (let x = 0; x < width; ++x) {
// 经度[0,Math.PI*2]
const long = (x / widthSegments) * Math.PI * 2; // 设置顶点点位
setPos(lat, long); // 设置顶点索引
if (y && x) {
// 一个矩形格子的左上lt、右上rt、左下lb、右下rb点
const lt = (y - 1) * width + (x - 1);
const rt = (y - 1) * width + x;
const lb = y * width + (x - 1);
const rb = y * width + x;
indices.push(lb, rb, lt, lt, rb, rt);
}
}
}
this.setAttribute("position", new BufferAttribute(positions, 3));
this.setIndex(indices);
this.computeVertexNormals();
} //波浪
wave(phi = 0) {
const { widthSegments, heightSegments, a, omega } = this; //网格线的数量
const [width, height] = [widthSegments + 1, heightSegments + 1]; // 顶点点位
const posAttr = this.getAttribute("position"); // 修改点位的方法
const changePos = ChangePos(posAttr); // 一圈波浪线的总弧度
const allAng = omega * pi2; // 每个分段的弧度
const yAng = allAng / heightSegments;
const xAng = allAng / widthSegments; // 逐行列遍历
for (let y = 0; y < height; ++y) {
// y向起伏
const r0 = Math.sin(y * yAng + phi); // 基于y值做起伏衰减
const decay = a * 0.2 + a * (0.5 - Math.abs(y / heightSegments - 0.5));
for (let x = 0; x < width; ++x) {
// x向起伏
const r1 = Math.sin(x * xAng + phi); // 基于半径修改顶点位置
changePos((r0 + r1) * decay + 1);
}
} // this.computeVertexNormals(); // 顶点数据需要更新
posAttr.needsUpdate = true;
}
}
// 基于半径修改顶点位置
// attr : BufferAttribute | InterleavedBufferAttribute
function ChangePos(attr) {
let index = 0; // 根据索引获取顶点
const getXYZ = GetXYZ(attr);
return function(r) {
const p = getXYZ(index);
p.setLength(r); // 设置指定索引位的顶点的x、y、z值
attr.setXYZ(index, ...p.toArray());
index += 1;
};
}
// 根据索引获取顶点
function GetXYZ(attr) {
return function(ind) {
return new Vector3(attr.getX(ind), attr.getY(ind), attr.getZ(ind));
};
}
// 基于经纬度计算顶点点位
function SetPos(positions) {
let posNdx = 0; //根据经纬度获取点位
const getPoint = GetPoint();
return function(lat, long) {
const pos = getPoint(lat, long);
positions.set(pos, posNdx);
posNdx += 3;
return pos;
};
}
// 获取顶点位
function GetPoint() {
//经度辅助对象
const longHelper = new Object3D(); //维度辅助对象
const latHelper = new Object3D(); // 顶点辅助对象
const pointHelper = new Object3D(); //构建层级关系
longHelper.add(latHelper);
latHelper.add(pointHelper);
pointHelper.position.z = 1; //暂存顶点
const temp = new Vector3();
return function(lat, long) {
// 旋转经、纬度辅助对象
latHelper.rotation.x = lat;
longHelper.rotation.y = long; // 更新longHelper的世界坐标位
longHelper.updateMatrixWorld(true); // 返回longHelper的世界坐标位
return pointHelper.getWorldPosition(temp).toArray();
};
}
3-2.将波浪球实例化
const geometry = new WaveBall(48, 48);
geometry.wave();
3-3.设置波浪的偏移值
之后我们也可以在连续渲染方法里将时间传递到geometry.wave()里，作为波浪的偏移值。
geometry.wave(time * 0.002);
<template>
<div class="canvasWrapper"></div>
</template>
<script>
/* eslint-disable */
import {
Mesh,
MeshBasicMaterial,
MeshNormalMaterial,
BufferGeometry,
BufferAttribute,
Shape,
} from "three";
import * as THREE from "three";
import Stage from "@/components/Stage";
import WaveBall from "@/components/WaveBall";
export default {
data() {
return {
}
},
mounted() {
this.init();
},
methods: {
init() {
const stage = new Stage(5,3,0);
const { scene, renderer, camera } = stage;
const geometry = new WaveBall(48, 48);
geometry.wave();
const material = new MeshNormalMaterial();
const mesh = new Mesh(geometry, material);
scene.add(mesh);
// const material_2 = new MeshBasicMaterial({
// wireframe: true,
// });
// const mesh_2 = new Mesh(geometry, material_2);
// scene.add(mesh_2);
const current = document.querySelector(".canvasWrapper");
if (current) {
current.innerHTML = "";
current.append(renderer.domElement);
animate();
}
// 连续渲染
function animate(time = 1) {
if(time > 2) {
time = 1
}
stage.responsive()
geometry.wave(time);
renderer.render(scene, camera);
requestAnimationFrame(() => {
animate(time + 0.02);
});
}
}
}
}
</script>
<style>
.canvasWrapper {
width: 100%;
height: 100%;
}
.canvasWrapper canvas {
width: 100%!important;
height: 100%;
}
</style>
© 版权声明
文章版权归作者所有，未经允许请勿转载。
THE END
暂无评论内容
